吊橋ケーブルの架設

「エアスピニング工法」AS工法

－世界トップクラスの吊橋ケーブル“空中架設技術”－

吊橋のケーブル架設工法にはＡＳ工法（エアスピニング工法）とＰＳ工法（プレハブストランド工法）の2種類あります。国内の長大吊橋ではＰＳ工法が主流で、ＡＳ工法はあまりなじみがありません。
当社は海外吊橋におけるＡＳ工法の実績を持ち、高速化、大容量化、24時間の継続運転が可能な設備、安定した品質など、ＡＳ工法の技術を確立してきました。
この経験を活かし、今後も世界中の吊橋に挑戦していきます。

「エアスピング工法」とは、糸巻きの要領で、直径約5mmのワイヤを1本1本引き出していく工法です。

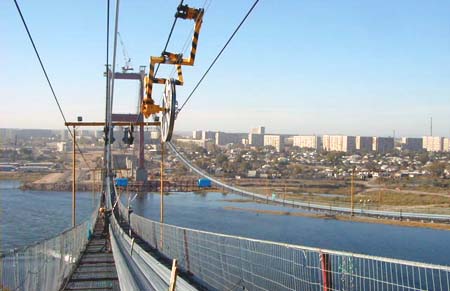

まず、高速で引き出せるように、ワイヤをU/Rウインチと呼ばれるリールに巻き取ります。キャットウォーク上を往復する運搬キャリアでそのワイヤを引き出し、両岸アンカレイジに固定されたストランドシューに巻きつけていきます。
この工程を繰り返し、１つのケーブルをつくります。引き出し中のワイヤに一定の張力を導入させることで、施工性や品質を安定させることが可能です。
