熱処理受託加工【旧(株)日本ヘイズ】
- ＪＨ熱処理研究部は弊社において開発・製作した最新鋭の熱処理設備を使用して、各種真空熱処理の受託加工を実施しています。
- 「大切な環境に優しい熱処理」をキーワードに、最高の技術で、お客様の満足が得られる最高の品質を提供しています。特にアセチレンによる真空浸炭技術は弊社の特許です。
- 将来の熱処理技術として真空を利用した新技術の研究・開発に取り組んでいます。
熱処理研究部
熱処理部品の受託加工（ISO9001取得）
- 浸炭
- 浸炭窒化
- 焼入れ
- 金型焼入れ
- ろう付け 他
受託熱処理加工例
※部品１個から量産部品まで対応可能です。
| 熱 処 理 |
材 料 |
熱 処 理 |
材 料 |
|---|---|---|---|
| 真空浸炭焼入れ | SCｒ415等肌焼鋼 | 磁気焼鈍 | パーマロイ等 |
| 高濃度浸炭焼入れ | 同上 | 焼なまし | 鉄鋼、銅等 |
| 真空浸炭窒化 | SPCC、炭素鋼等 | 焼ならし | 鉄鋼各種 |
| 焼入れ焼戻し | SUJ2、SK5等 | 各種ろう付け | Cu、Ni等 |
| 金型焼入れ（ガス、油） | SKD11、SKH51等 | サブゼロ処理 | 鉄鋼各種 |
| ステンレス鋼の溶体化 | SUS304等 | 析出硬化、特殊熱処理 | ステンレス、Ti等 |
最高の品質を最高の設備と技術で提供（ISO9001認証取得）

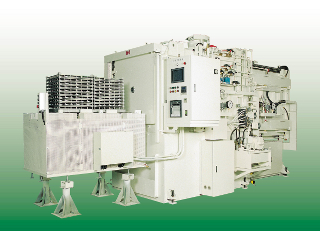

バッチ式アセチレン真空浸炭炉
真空浸炭焼入れの特徴（ガス浸炭と品質面での比較）
- 高濃度浸炭が容易（耐摩耗性向上）
- 細穴内面の浸炭性が良好（均一浸炭）
- 粒界酸化が無い（強度向上）
- ステンレス、高合金鋼にも浸炭可能
- 処理品の光輝性が良好（後加工不要）

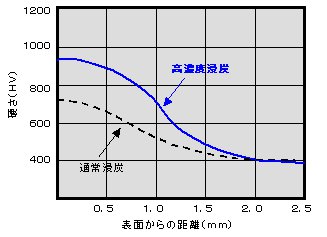

＜高濃度浸炭・・・通常浸炭に比較し硬さが高いため耐摩耗性が向上＞
|
高濃度浸炭組織（ＨＶ＝９５０） |
|
＜粒界酸化・・・真空浸炭は粒界酸化が発生しないため疲労強度が向上＞
|
真空浸炭組織（粒界酸化なし） |
ガス浸炭組織（粒界酸化あり） |

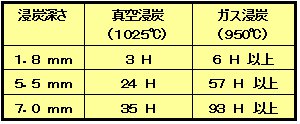

＜高温短時間浸炭・・・真空浸炭は高温で処理が可能のため処理時間が短縮＞
|
|
＜ステンレス鋼の浸炭・・・ガス浸炭では不可能なステンレス鋼にも浸炭が可能＞
ステンレス鋼の浸炭組織（ＨＶ＝７５０）

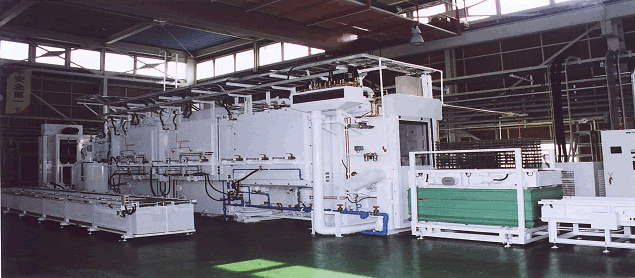

連続式アセチレン真空浸炭炉
お問合せ
※こちらの加工技術に関するお問合せは、右リンクよりお問合せ下さい。
