ALMX型（ALX型）
【用途】
連鋳幅変更装置・モールド振動装置
溶液充填装置
など、各種位置決め
- 詳細はお問合せ下さい。

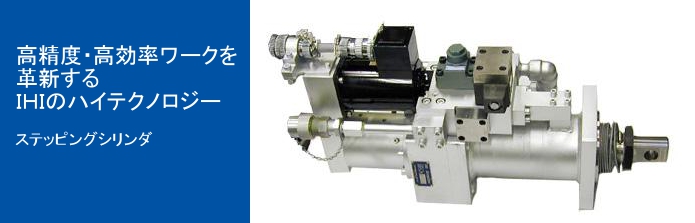

ステッピングシリンダ
電気油圧ステッピングシリンダ
ステッピングシリンダはメカニカルフィードバック機構を内蔵した位置決め電気油圧式シリンダです。
電気的にはオープンループ制御（フィードバックセンサが不要）が可能です。
電気パルス指令により速度、位置を高精度に制御します。
0.002mm/pulseの高分解能形や300mm/sの高速形などがあります。
作動油の清浄度は、NAS11級相当にて使用でき、油の管理が容易です。
特徴
1. 高速特性、高頻度使用に優れ、サーボ系への広い応用が可能。
2. 運転トルクの変動が少なく、低振動、低騒音で駆動。
3. ステップ角度誤差、静止角度誤差が小さく、高精度の位置決めが可能。
ALSP型（高精度タイプ）
【用途】
紙コータ等の膜厚制御用など、
高精度位置- 詳細はお問合せ下さい。
ALMR4型（高速タイプ）
【用途】
タンディッシュスライディングノズルなど、
高速位置決め- 詳細はお問合せ下さい。
ALMR3型（高速タイプ）
【用途】
高炉流調ゲートなど
高速位置決め- 詳細はお問合せ下さい。
| 型式＼仕様 |
シリンダ内径 |
ストローク |
定格圧力 |
分解能 |
最高速度 |
繰返し停止 |
環境温度 |
用途 |
|---|---|---|---|---|---|---|---|---|
| ALX |
40～80 | 50～450 | 20.6 | 0.05 | 200 | ±0.1 | 0～50 |
溶液充填装置 各種位置決め |
| ＡＬＭＸ |
50～180 | 50～900 | 0.01 | 5 | ±0.2 | -5～80 |
連鋳幅可変装置 各種位置決め |
|
| 高推力形 ＡＬＭＸ |
180～300 | 30～40 | 0.05 | 95 | ±0.1 | -5～80 |
モールド振動装置 各種位置決め |
|
| ＡＬＳＰ |
50～160 | 50～200 | 0.002 | 10 | ±0.01 | 0～60 | 紙コータ | |
| ＡＬＭＲ３ |
100～120 | 100～580 | 0.1 | 150 | ±0.1 | -5～80 | 高炉流調ゲート | |
| ＡＬＭＲ４ |
100～150 | 120～200 | 0.05 | 50 | ±0.1 | -5～80 |
タンディッシュ スライディングノズル |
電気ステッピングモータ
入力パルスが加わるごとにある定まった角度だけ回転し、入力パルスがないときにはその位置を保持するモータです。
特徴
1. 高速特性、高頻度使用に優れ、サーボ系への広い応用が可能。
2. 運転トルクの変動が少なく、低振動、低騒音で駆動。
3. ステップ角度誤差、静止角度誤差が小さく、高精度の位置決めが可能。
ASシリーズ（小形）
【用途】
５相巻線、カスケード磁極形- 詳細はお問合せ下さい。
ASシリーズ（中形）
【用途】
５相巻線、カスケード磁極形- 詳細はお問合せ下さい。
| 形式＼仕様 | 相数 |
ステップ |
定格 |
静止 |
最大 |
絶縁種類 |
環境温度 |
ドライブ |
用途例 |
|---|---|---|---|---|---|---|---|---|---|
|
AS/ADシリーズ
(VR方式) |
|||||||||
| AS60-010B |
5 |
0.36 （2-3相励磁） |
2 | 10 | 5000 | B種（130℃） | -10～50 | DU-1CA |
工作機械 放電加工機械 ラベル印刷機械 各種産業機械 |
| AS140-010B |
21 | ||||||||
| AD004-010B |
4 | 58 | 4000 | DU-2C | |||||
| AD010-010B |
8 | 90 | 3000 | DU-9A |
MDセンサー付きステッピングモータ
モーションディテクタをモータ後部に取り付け、指令値とモータの実際の動きのズレがないか検出が可能。
特徴
1. ステッピングモータの後部につけモータ一体ケース内に収納することができコンパクト。
2. レゾルバセンサと同じ原理で、一次側コイルに印加した電圧を中間（ロータ側）のコイルにより正弦波状に変化させ、二次側の90°位相差を持つコイルでキャッチする。
ADシリーズ（中型）
【用途】
５相巻線、カスケード磁極形
MDセンサー付き
左手前側コネクタがモータ用、右奥側がセンサ用です。- 詳細はお問合せ下さい。
| 入力電圧 |
1回転分割数 |
保護等級 |
周囲温度 |
|
|---|---|---|---|---|
| MDセンサ |
7Vrms | 20分割 注) | IP-55相当 | -20～120℃ |
注 記：さらに分割を細かくすることも可能です。その場合32分割または64分割となります。
コントローラ
特徴
1. 弊社のアクチュエータとの組み合わせにより、優れた応答性、高い位置決め精度を実現。
2. さまざまなプラントやライン（一般産業機械、製鉄機械）に最適な制御装置を構成可能。
コントローラ
【用途】
省線化を目的とした
多軸同期制御システムも
取り揃えております。- 詳細はお問合せ下さい。
| 制御ユニット名称 | UREL |
iLEVEL |
EPILOG |
|---|---|---|---|
| 機能 |
高精度な位置決め | アナログ指令追従動作 | 脱調防止、脱調補正 |
| 供給電源 |
DC24V1.0A | DC24V0.4A | DC24V0.4A |
| 制御軸数/1台 |
2軸 | 1軸 | 1軸 |
| システムクロック |
40MHｚ | 40MHｚ | 40MHｚ |
| JOG機能 |
－ | － | － |
| SCAN機能 |
○ | ○ | － |
| INDEX機能 |
○ | ○ | － |
| 原点復帰機能 |
○ | ○ | － |
| 脱調防止機能 |
－ | － | ○ |
| 脱調補正機能 |
－ | ○ | ○ |
| PLC用シリアル通信 |
オプション | ＊1 | ＊1 |
| 外部パラレル入力点数 |
56 | 12 | 4 |
| 外部パラレル出力点数 |
12 | 8 | 5 |
| 外部アナログ入力点数 |
－ | 2 | － |
| 外部アナログ出力点数 |
2 | 4 | － |
| 外部センサ入力 |
－ | － | A,B,Z |
| その他 |
パラメータ設定ソフトはオプション | パラメータ設定ソフトはオプション |
* 1：パラメータ設定時のみPLCまたはパソコンと通信を実施することが可能であることを示します。

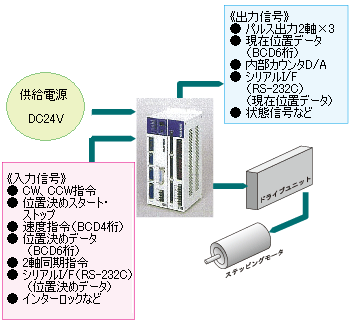

UREL ブロック図

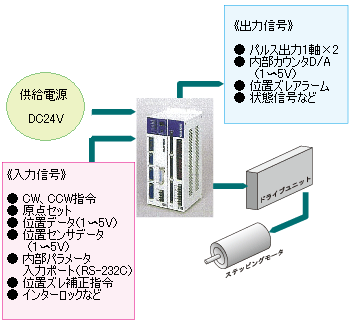

iLEVEL ブロック図

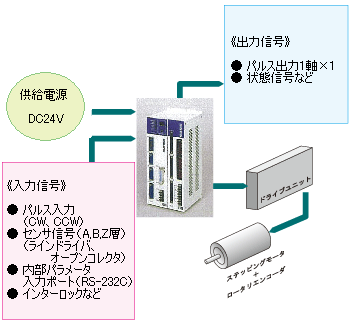

EPILOG ブロック図
