各種解析
- 解析技術 -

INCでは騒音、低周波音、振動や 熱・流体、構造に関する解析を実施しております。当社製品の設計、コンサルティング業務に活用している他、解析の受託も行っております。
解析を実施することで事前に評価できること、対策等の効果を定量的にビジュアルに把握することが可能です。

【音響解析】屋外騒音伝搬シミュレーション

複数音源があり、周辺地域に対してそれぞれの音源の寄与度を調べたい場合には伝搬シミュレーションが有効です。騒音源や建物及び周辺地形をモデル化して騒音伝搬計算します。周囲の騒音レベルコンタの作成や 敷地境界等の観測点における騒音源別の影響度合いを把握することが可能です。

環境アセスメント(騒音予測)、現状騒音の把握と対策予測に有効

  • 敷地境界の騒音評価(騒音規制基準)
  • 工場、プラント、発電所
  • 建設現場
  • 工事現場
  • 風力発電所
  • エアコンの室外機
  • クーリングタワー など

観測点の到達騒音レベルを予測/音源別の影響度が把握可能 ⇒ 影響の大きい音源から効率的に対策!!対策の効果を予測することが可能

建物や障害物、周辺の地形(等高線)の入力可能

規模小売店舗用予測手法(経済産業省)、建築工事騒音予測手法(ASJ CN-Model2007)、その他、国際規格ISO9613、Nord2000等、各国の屋外騒音予測手法に対応

発電設備の騒音対策
発電設備の騒音対策
工事現場の騒音予測
工事現場の騒音予測
風力発電/周辺の地形を配慮
風力発電/周辺の地形を配慮
観測点の周波数予測
観測点の周波数予測

【音響解析】屋外低周波音伝搬シミュレーション

複数音源があり、周辺地域に対してそれぞれの音源の寄与度を調べたい場合には伝搬シミュレーションが有効です。INCでは低周波音専用の伝搬シミュレーションソフトを自社開発し運用しています。音源や建物及び周辺地形をモデル化して低周波音伝搬計算します。周囲のレベルコンタの作成や 敷地境界等の観測点における音源別の影響度合いを把握することが可能です。

環境アセスメント(低周波音予測)、現状の把握と対策予測に有効

  • 工場、プラント、発電所
  • 建設現場
  • 工事現場
  • 風力発電所
  • 煙突
  • ボイラー
  • ディーゼルエンジン  など

観測点の低周波音圧レベルを予測/音源別の影響度が把握可能 ⇒ 影響の大きい音源から効率的に対策!!対策の効果を予測することが可能

建物や障害物、周辺の地形の入力可能

低周波音レベルコンタ
低周波音レベルコンタ

【音響解析】室内音響解析

室内騒音分布を予測します。天井、壁に対して透過損失(遮音量)や吸音・反射の効果を与えることが可能です。防音用のパーティションや吸音パネルの材質や設置範囲などの対策を効率よく検討することができます。

騒音予測、現状騒音の把握と対策予測に有効

  • 吸音材の配置、材質検討
  • 工場内作業音
  • 工場機械騒音
  • 事務所、会議室内
  • 風洞設備
  • エンジンテスト設備 など

室内観測点の到達騒音レベルを予測/音源別の影響度が把握可能 ⇒ 影響の大きい音源から効率的に対策!!対策の効果を予測することが可能

室内の吸音・反射や壁の遮音量の入力可能

試験設備:吸音処理実施の計算例
試験設備:吸音処理実施の計算例

【音響解析】周波数応答解析/モード解析(FEM/BEM解析)

音を波として捉え、波動方程式に基づいた数値音響解析プログラムで有限要素法(FEM)と境界要素法(BEM)による 周波数応答解析やモード解析等を実施します。
反射、回折、共鳴現象などを扱い、純粋な音響問題から構造物の振動を加味した振動問題まで幅広い解析が可能です。当社取扱いの各種消音器の設計(減音量)や低周波音問題の解決に活用しております。

消音器の設計(減音量)、低周波音の予測

  • 共鳴型消音器の設計
  • 膨脹型消音器の設計
  • 低周波音の予測/対策
  • アクティブノイズコントロール
  • 共鳴周波数の把握
  • 音響放射パワーや放射効率の検討 など

解析対象に応じて有限要素法(FEM)と境界要素法(BEM)の最適解法を選択

対象物の内部だけでなく外部への放射音も計算可能

構造と音響の連成解析が可能

流体-音響の連成解析にも取り組んでおります

膨脹型サイレンサの減音量予測
<周波数応答解析>
膨脹型サイレンサの減音量予測

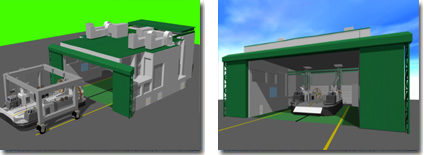

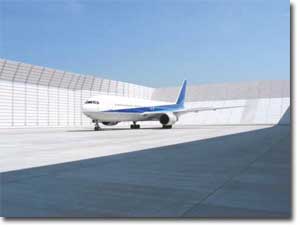

航空機エンジン運転用消音建屋
<音響モード解析>
航空機エンジン運転用消音建屋
消音器出口のレベルを予測
<周波数応答解析>
消音器出口のレベルを予測

【地盤振動】屋外地盤伝搬シミュレーション

周辺地域に対してそれぞれの振動の寄与度を調べたい場合には伝搬シミュレーションが有効です。INCでは地盤振動専用の伝搬シミュレーションソフトを自社開発し運用しています。周囲の振動レベルコンタの作成や 敷地境界等の観測点における振動源別の影響度合いを把握することが可能です。

環境アセスメント(振動予測)、現状の把握と対策予測に有効

  • 敷地境界の振動評価(振動規制基準)
  • 工場、プラント、発電所
  • 建設現場
  • 工事現場
  • 振動ふるい
  • ホッパー など

観測点の振動レベルを予測/振動源別の影響度が把握可能 ⇒ 影響の大きい機器から効率的に対策!!対策の効果を予測することが可能

地質条件の入力可能

振動レベルコンタ例
振動レベルコンタ例

【熱流体解析:CFD(Computational Fluid Dynamics)解析】

各種流体(空気、排ガス、液体)の熱・流れ・化学反応・応力問題などの解析が可能です。当社で扱っている消音器、エンクロージャ、フィルターハウスや燃焼ガス吸排気装置などの設計やコンサルティング業務に活用している他、受託解析も可能です。
流体騒音問題や流体から受ける力・熱によって変形する構造物の解析(流体-構造連成解析)にも取り組んでいます。

熱・流体解析(様々な解析が可能です。ご相談ください)

  • 消音器の設計
  • エンクロージャ、フィルターハウス内部の設計
  • 配管、バルブ近傍の流れ
  • 風車の翼周り
  • 送風機流れ
  • 風洞設備
  • 航空機エンジン試験設備
  • 各種流体機器
  • コンサルティング、受託解析 など

豊富な物理モデル:熱流体の他、応力・電磁場、音響、化学反応など様々な解析可能

解析モデルの作成から解析、結果処理、評価まで実施(一部の実施も可能)

解析結果:速度ベクトル図、圧力分布図、温度分布図、応力分布図、アニメーション

流体-騒音問題、流体-構造連成解析にも取り組んでいます。

風洞設備
風洞設備
エンクロージャ内部流れ(ガスタービン発電設備)
エンクロージャ内部流れ(ガスタービン発電設備)
煙突出口の拡散
煙突出口の拡散

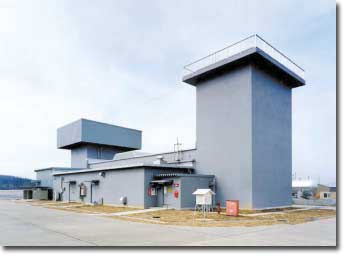

航空機エンジン試験設備
航空機エンジン試験設備
多段ディフューザ衝撃波の抑制による騒音低減
多段ディフューザ
衝撃波の抑制による騒音低減

【構造解析】

梁、構造部品の強度(応力)、固有振動数、熱伝導などを計算します。当社で扱っている消音器、エンクロージャ、フィルターハウスや燃焼ガス吸排気装置などの設計やコンサルティング業務に活用している他、受託解析も可能です。
流体から受ける力・熱によって変形する構造物の解析(流体-構造連成解析)にも取り組んでおり、熱流体解析で得られた温度、圧力分布などを荷重条件とした解析が可能です。

強度解析(応力解析)、固有値解析(様々な解析が可能です。ご相談ください)

  • 消音器の設計
  • エンクロージャ、フィルターハウスの設計
  • 吸排気ダクト
  • 支持架台、歩廊
  • 各種設備
  • 耐震強度
  • コンサルティング、受託解析 など

部品レベルから構造物全体まで解析可能

線形動的解析、線形座屈解析、固有値解析、熱伝導解析、線形接触解析、動的応答解析など

解析モデルの作成から解析、結果処理、評価まで実施(一部の実施も可能)

解析結果:変位・応力・温度分布、固有モード、アニメーション

流体-構造連成解析、構造-音響連成解析にも取り組んでいます。

お問い合わせ

解析のお見積やご依頼などはこちらまでお問合せ下さい。
