分離機 / 脱水機
SEPARATOR / DEHYDRATOR
N型
特長
比較的粗粒の脱水に最適な低バスケット形ギナです。
各種結晶や合成樹脂など、比較的粗粒の脱水に最適です。化学工業・石油化学工業・食品工業などで幅広くご利用頂いております。

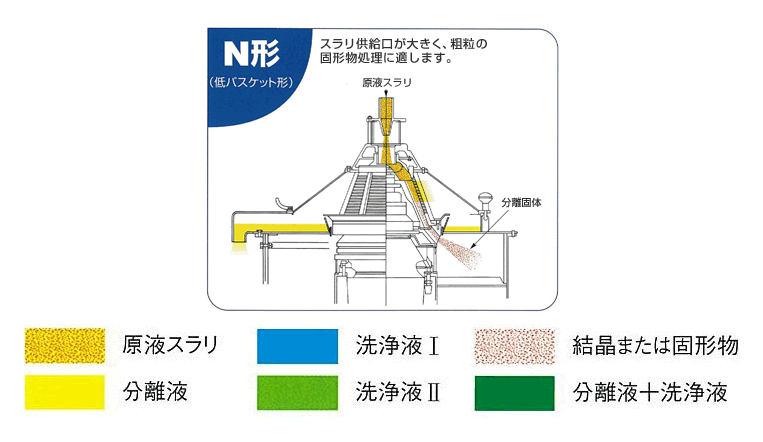

スラリ供給口が大きく、粗粒の固形物処理に適します
回転体であるバスケットが低くまた機械上方のスラリー供給口が大きく設計されています。そのため比較的粗粒の固体の脱水や処理量が大きくても脱水が可能なタイプです。

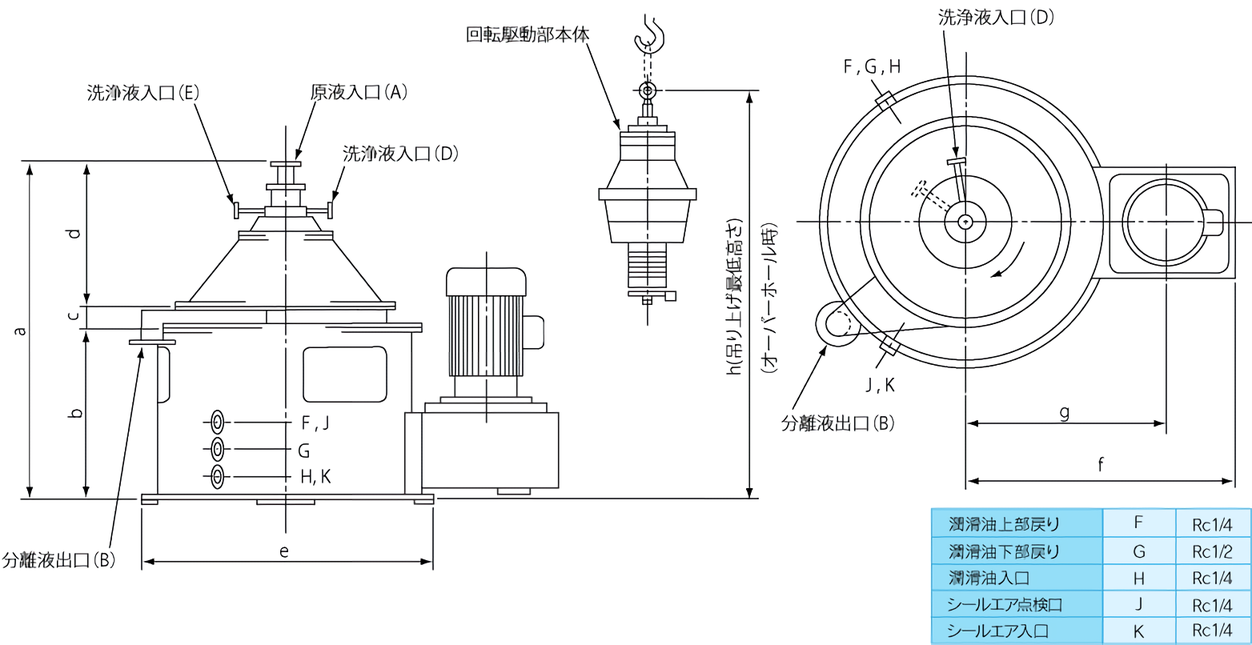

寸法
形式 | 主要寸法 (mm) |
||||||||
---|---|---|---|---|---|---|---|---|---|
a | b | c | d | e | f | g | h | ||
C20 | H | 928 | 485 | 99 | 344 | 725 | 790 | 570 | 1300 |
HL | 946 | 485 | 99 | 362 | 725 | 790 | 570 | 1300 | |
HLS | 946 | 485 | 159 | 302 | 725 | 790 | 570 | 1300 | |
C30 | H | 1153 | 600 | 75 | 478 | 1000 | 1000 | 735 | 1600 |
HL | 1181 | 600 | 75 | 506 | 1000 | 1000 | 735 | 1600 | |
HLS | 1181 | 600 | 153 | 428 | 1000 | 1000 | 735 | 1600 | |
HL2 | 1213 | 600 | 75 | 538 | 1000 | 1000 | 735 | 1600 | |
HL2S | 1213 | 600 | 153 | 460 | 1000 | 1000 | 735 | 1600 | |
C40 | H | 1383 | 680 | 116 | 587 | 1350 | 1325 | 1000 | 1900 |
HL | 1411 | 680 | 116 | 615 | 1350 | 1325 | 1000 | 1900 | |
HLS | 1411 | 680 | 228 | 503 | 1350 | 1325 | 1000 | 1900 | |
HL2 | 1443 | 680 | 116 | 647 | 1350 | 1325 | 1000 | 1900 | |
HL2S | 1443 | 680 | 228 | 535 | 1350 | 1325 | 1000 | 1900 | |
C55 | H | 1835 | 800 | 147 | 888 | 1568 | 1548 | 1200 | 2300 |
HL | 1835 | 800 | 147 | 888 | 1568 | 1548 | 1200 | 2300 | |
HLS | 1835 | 800 | 273 | 762 | 1568 | 1548 | 1200 | 2300 | |
HL2 | 1887 | 800 | 147 | 940 | 1568 | 1548 | 1200 | 2300 | |
HL2S | 1887 | 800 | 273 | 814 | 1568 | 1548 | 1200 | 2300 |
形式 | 原液 入口 |
分離液 出口 |
洗浄液 出口 |
洗浄液1 入口 |
洗浄液2 入口 |
|
---|---|---|---|---|---|---|
A | B | C | D | E | ||
C20 | H | 25A | 50A | — | — | — |
HL | 25A | 50A | — | 15A | — | |
HLS | 25A | 50A | 50A | 15A | — | |
C30 | H | 40A | 65A | — | — | — |
HL | 40A | 65A | — | 15A | — | |
HLS | 40A | 65A | 65A | 15A | — | |
HL2 | 25A | 65A | — | 15A | 15A | |
HL2S | 25A | 65A | 65A | 15A | 15A | |
C40 | H | 40A | 80A | — | — | — |
HL | 40A | 80A | — | 15A | — | |
HLS | 40A | 80A | 80A | 15A | — | |
HL2 | 40A | 80A | — | 15A | 15A | |
HL2S | 40A | 80A | 80A | 15A | 15A | |
C55 | H | 65A | 200A | — | — | — |
HL | 65A | 200A | — | 15A | — | |
HLS | 65A | 200A | 200A | 15A | — | |
HL2 | 65A | 200A | — | 15A | 15A | |
HL2S | 65A | 200A | 200A | 15A | 15A |
