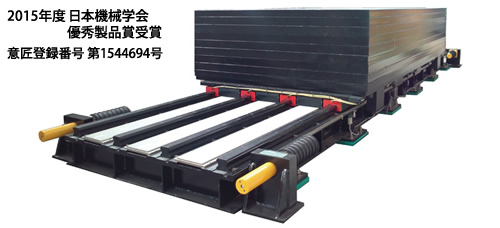

アクチュエータにリニアモーターを採用。

■ 特徴

・ストロークの増長により長周期振動に対応。

・装置のコンパクト化を可能に。

・既設ビルへの分割搬入・設置を実現。

・建設水平加速度200Galまで対応可能。

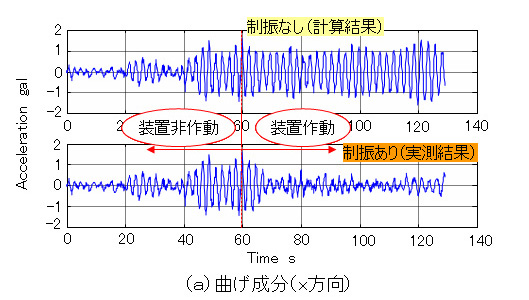

■ 制振効果実例



アクティブマスダンパー（AMD）を駆動するときに廃棄される電力を再利用するシステムです。 制振装置の付加質量を減速するときに発生するエネルギーを再利用することにより制振装置に必要な電源容量が従来に比較して1/3から1/5程度の大きさに低減できます。また、消費エネルギーは従来に比較して50％以下に低減できます。

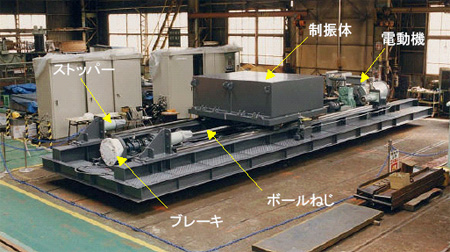

アクティブマスダンパー（AMD）

■ 特徴

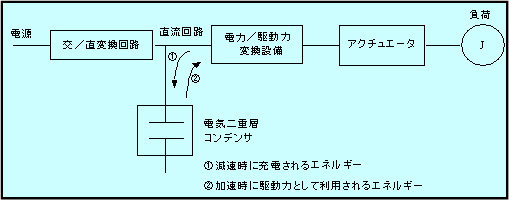

・本システムは、制振装置電気回路中におけるインバータ直流中間回路にキャパシタンスが
　大きな電気二重層キャパシタを設置し、回生時に電気二重層キャパシタに電力を蓄える
　と共に、力行時は電気二重層キャパシタから電力を供給するシステムです。

・制振装置に必要とされる電源設備容量を従来の1/3から1/5に低減することが期待できます。

・本装置は蓄電デバイスとして環境負荷の低い電気二重層キャパシタを使用してます。
　 このため、鉛蓄電池を使用した場合と比較して、廃棄物処理および破損時の安全性に
　配慮したシステムとなっております。

・リチウムイオンキャパシタ利用により、停電時のバックアップが可能となりました。

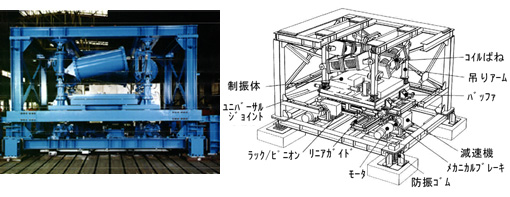

２軸振り子型ハイブリット式制振装置
装置総重量：42ton

■ 特徴

・構造は簡単なスイング機構ですので安価です。

・固有周期調整が容易にできます。

・構成部品が少なく、メンテナンスが容易です。

・占有面積が小さくて済みます。

・固有周期の短い建物高さの低いビルでもマスのストロークが大きくとれます。

・防振ゴムにより、階下に伝える振動を低減します。

・騒音もほとんどありません。

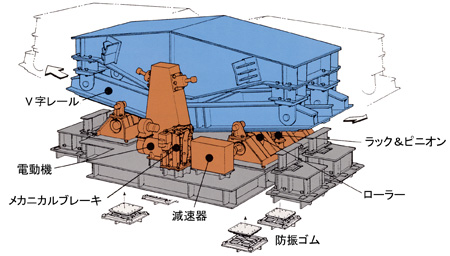

■特徴

・構造は簡単なスイング機構ですので安価です。

・固有周期調整が容易にできます。

・構成部品が少なく、メンテナンスが容易です。

・占有面積が小さくて済みます。

・軒高が低くて済みます。

・防振ゴムにより、階下に伝える振動を低減します。

・騒音もほとんどありません。

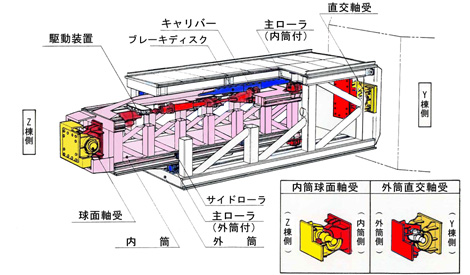

隣接する建物や構造物を連結して、風や地震などによる揺れを抑える画期的な制振装置です。

■特徴

・従来の錘り方式の制振装置とは異なり、錘りが不要で、
　軽量・コンパクトです。

・パッシブダンパでは対応できないような、
　風揺れ等の微小な揺れに対応できます。

・外部に設置できるので、取付スペースもわずかで済みます。

・ガタのないスムーズな駆動機構の採用により、
　騒音・振動の心配がありません。

・連絡橋や避難通路としても使用できます。

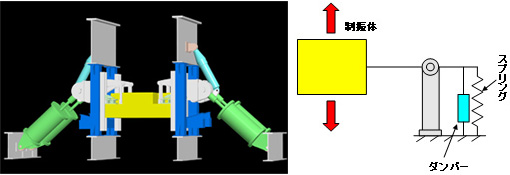

特徴

・台風などの強風時に発生する橋桁の上下振動を低減します。

・ダイヤフラムの開口から部品を持込みボックス内部で組立てるのであらたに床板に開口を設ける必要はありません。

・橋桁の一部をフレームとして使用しますので装置がコンパクトにできます。

・パッシブタイプですので電力は不要です。

・現地でのチューニングも可能です。

・メンテナンスは給脂程度であり、容易です。

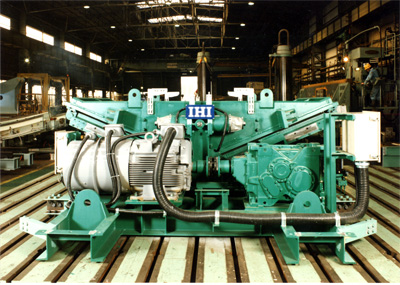

特徴

・橋梁の架設期間中の風による主塔揺れを低減します。

・転がり方式の採用により機構がコンパクトです。

・基本的な系をパッシブで構成しているため、アクチュエータから加える制御力が小さくできます。アクティブ制振装置と比較して、1／3から1／5の容量で済みます。

・停電時でもパッシブ制振装置として作動するため、制振効果は失われません。

・ランダム風外力に対しても高速応答ができるため、安定した制振効果が期待できます。
