RZ형

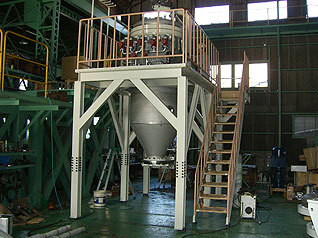

IHI표준형 훈더백 필터 구동부가 없는 심플한 구조의 전자동 여과기
IHI 훈더백 필터의 표준형인 RZ형. 압력용기안에 캔들에 장착된 여과포가 여과액과 고체를 여과합니다. 여과후에는 케익의 건조, 배출, 여과포의 세정까지 전자동 운전이 가능합니다. 또한 구동부가 없는 심플한 구조이므로, 큰 여과면적의 여과기 제작도 가능. 또한 여과기에 있어서 매우 중요한 Seal부도 IHI가 독자적으로 개발한 Seal호스에 의해, 새지않는 안정된 여과를 실현합니다.
많은 산업분야에 적용가능한 심플한 구조, 구동부 제로의 전자동 여과기
IHI훈더백 필터는 압력용기안에 장착된 캔들에 장착된 여과포가 여과액과 고체를 여과합니다. 여과후에는 케익의 건조, 배출, 여과포의 세정까지 전자동 운전이 가능합니다. 또한 구동부가 없는 심플한 구조이므로, 큰 여과면적의 여과기 제작도 가능. 또한 여과기에 있어서 매우 중요한 Seal부도 IHI가 독자적으로 개발한 Seal호스에 의해, 새지않는 안정된 여과를 실현합니다.
운전 플로우

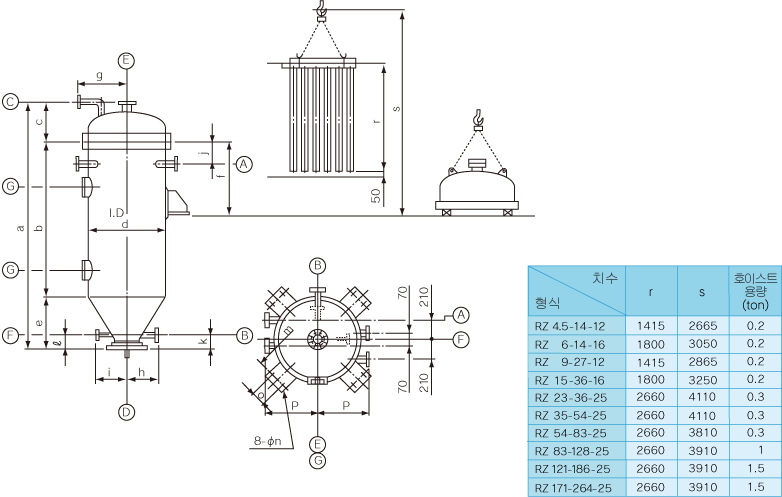

구조
원액은 펌프를 이용해 필터 벳셀으로 투입 및 가압되어 여과가 이루어집니다. 여과액은 레지스터 파이프별로 필터 벳셀 상부의 여과액 출구로부터 회수됩니다. 필터 엘레멘트에 부착된 케익은 통기 건조 후, 백 블로우에 의해 고형 상태로 필터 벳셀 하부로부터 회수됩니다. 또한 역세정에 의해 슬러리 상태로 회수하는 것도 가능합니다. 여과운전 종료후에는 벳셀 하부의 자동밸브를 열어, 백 블로우에 의해 케익이 하부로 배출됩니다.

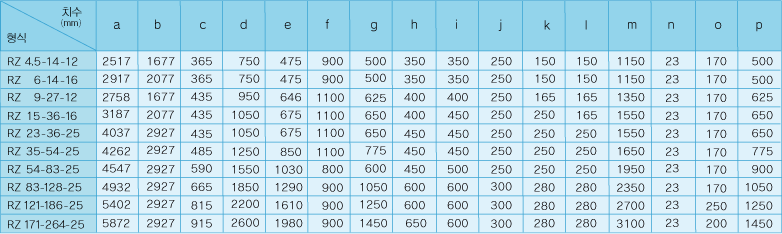

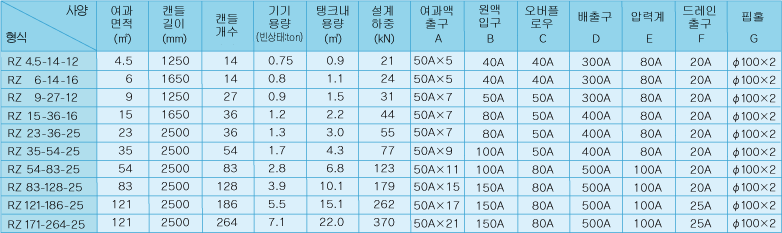

사양・치수
- 1. 본 주요사양표 및 주요 치수표는 제조사에서 예고 없이 변경하는 경우가 잇습니다.
- 2. 본 표는 설계압력0.5MPa(Pe), 재질: 벳셀 SUS304, 캔들:PP의 경우입니다.
- 3. 필터 본체에 설치되는 배출밸브, 기타 밸브류, 배관 등의 설계하중은 미포함입니다.
