过滤机
FILTER
CFR型

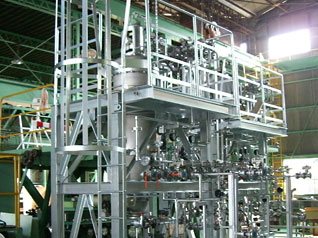

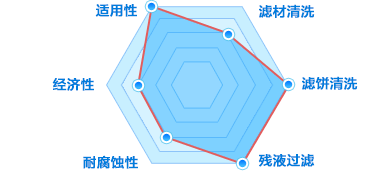

关于评价基准
特长
能以干燥滤饼排出的全自动过滤机
滤饼排出口采用气动式球阀，能获得高度的密封性。
结构

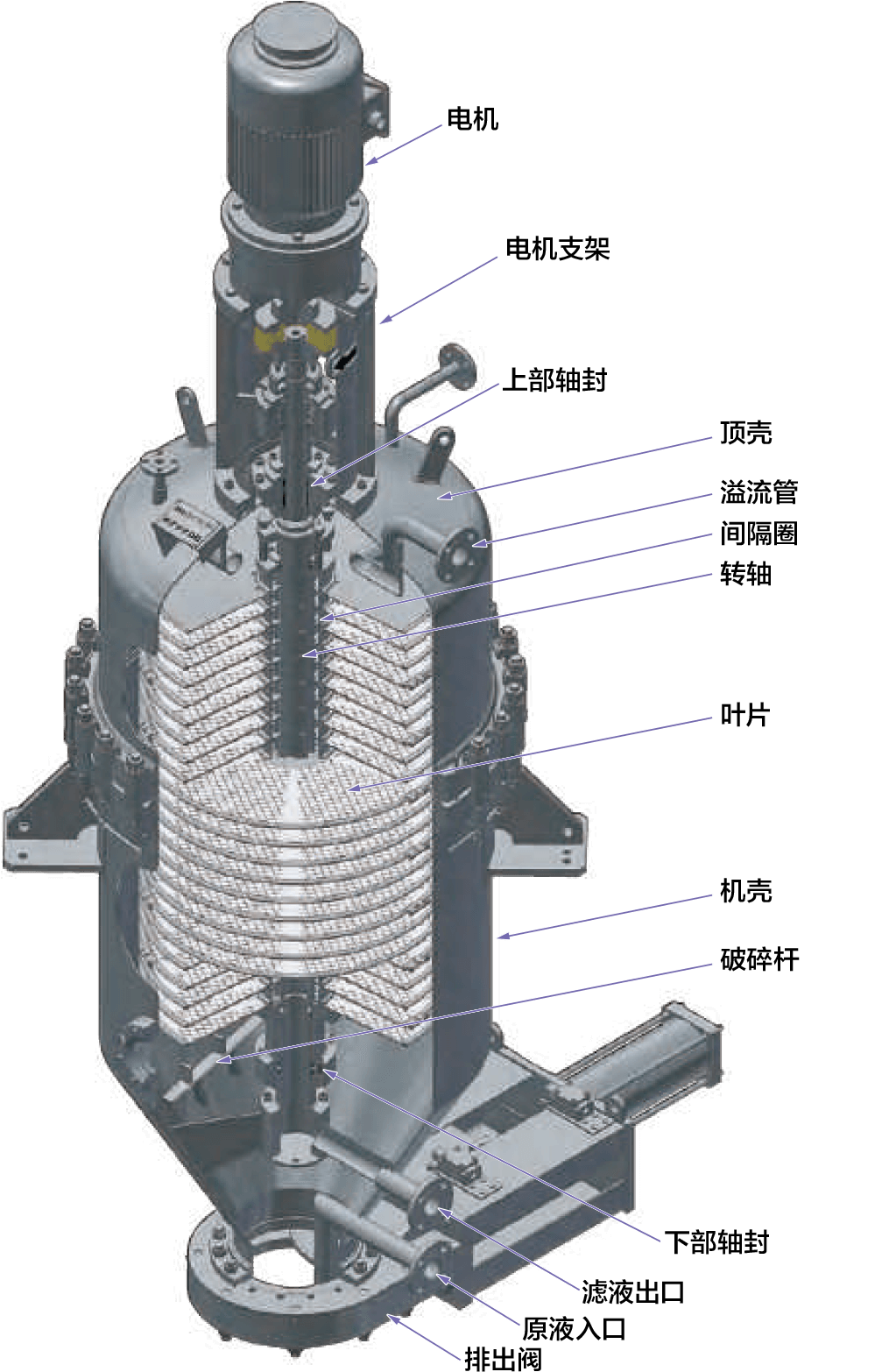

机壳耐压性能好，也可根据需要设置夹套。CFR型是立式圆筒形，上部装有驱动装置，下部设计为逆圆锥形以利于滤饼的排出，并装有排出阀。排出阀采用IHI独自设计的橡胶密封阀和球阀等。过滤运行完成后，或者排液或者过滤残留液体，滤饼干燥后，旋转转轴将滤饼从机壳下部排出。

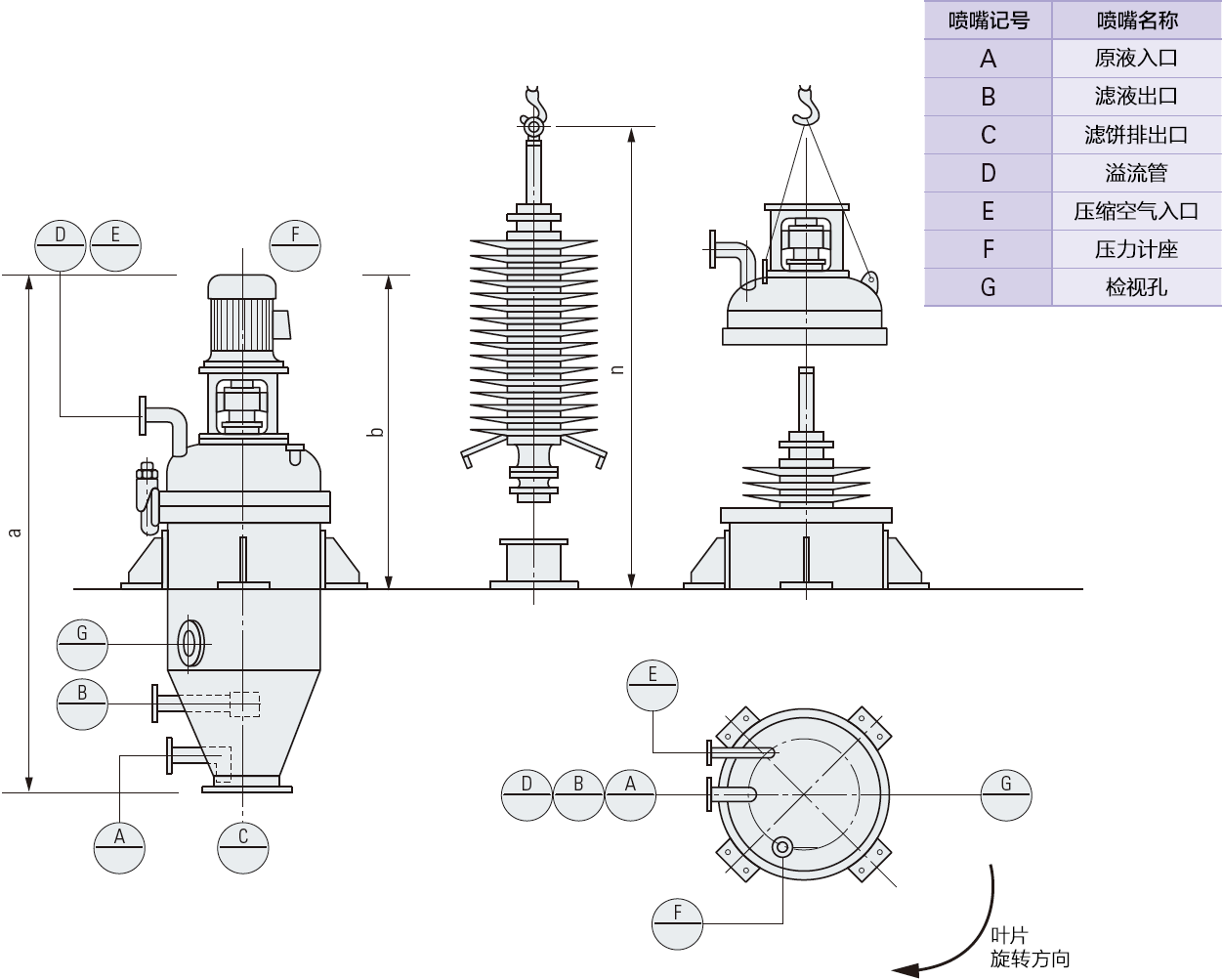

尺寸
规格
| 型号 | 过滤面积 （m2） |
叶片直径 （mm） |
叶片数 （枚） |
|---|---|---|---|
| CFR2-4-50 | 2 | 400 | 18 |
| CFR3-6-50 | 3 | 600 | 12 |
| CFR5-6-50 | 5 | 600 | 20 |
| CFR7-8-50 | 7 | 800 | 16 |
| CFR10-8-50 | 10 | 800 | 22 |
| CFR15-10-50 | 15 | 1000 | 21 |
| CFR20-10-50 | 20 | 1000 | 28 |
| CFR25-10-50 | 25 | 1000 | 35 |
| CFR30-10-50 | 30 | 1000 | 42 |
| CFR45-12-50 （油压驱动） |
45 | 1250 | 45 |
| 型号 | 最大 转速 （min-1） |
电机 （kW） |
罐内容量 （m3） |
|---|---|---|---|
| CFR2-4-50 | 610 | 7.5 | 0.45 |
| CFR3-6-50 | 490 | 7.5 | 0.65 |
| CFR5-6-50 | 490 | 11 | 0.9 |
| CFR7-8-50 | 400 | 15 | 1.25 |
| CFR10-8-50 | 400 | 15 | 1.55 |
| CFR15-10-50 | 330 | 22 | 2.15 |
| CFR20-10-50 | 330 | 22 | 2.6 |
| CFR25-10-50 | 330 | 30 | 3.15 |
| CFR30-10-50 | 330 | 30 | 3.7 |
| CFR45-12-50 （油压驱动） |
280 | 油圧装置37 | 6.9 |
| 型号 | 满水 重量 （ton） |
设计 荷重 （kN） |
a （mm） |
b （mm） |
|---|---|---|---|---|
| CFR2-4-50 | 1.45 | 60 | 2700 | 1450 |
| CFR3-6-50 | 2.4 | 100 | 2800 | 1750 |
| CFR5-6-50 | 3.3 | 120 | 3350 | 1800 |
| CFR7-8-50 | 3.95 | 150 | 3300 | 2000 |
| CFR10-8-50 | 4.25 | 200 | 3700 | 2400 |
| CFR15-10-50 | 6.2 | 235 | 3900 | 2350 |
| CFR20-10-50 | 7 | 275 | 4700 | 2850 |
| CFR25-10-50 | 8.25 | 325 | 5300 | 3050 |
| CFR30-10-50 | 9.5 | 365 | 5900 | 3600 |
| CFR45-12-50 （油压驱动） |
15.9 | 550 | 5550 | 3000 |
| 型号 | 最大 分解高度 n （mm） |
滤饼 排出口 C |
吊车 容量 （ton） |
|---|---|---|---|
| CFR2-4-50 | 2400 | 200A | 1 |
| CFR3-6-50 | 2900 | 300A | 1 |
| CFR5-6-50 | 3200 | 300A | 1 |
| CFR7-8-50 | 3000 | 300A | 1 |
| CFR10-8-50 | 3800 | 400A | 2 |
| CFR15-10-50 | 3400 | 400A | 2 |
| CFR20-10-50 | 4000 | 400A | 3 |
| CFR25-10-50 | 4000 | 400A | 3 |
| CFR30-10-50 | 5300 | 400A | 5 |
| CFR45-12-50 （油压驱动） |
5100 | 500A | 7.5 |
※各数值为参考值，因条件而有所变化。
