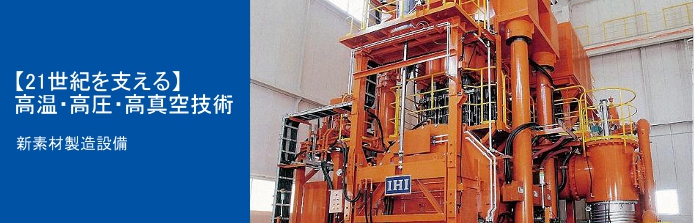

新素材製造設備

新素材製造設備

焼結炉・焼成炉

IHIの焼結炉・焼成炉は、鉄・ステンレス・サーメット・超硬合金・各種セラミックスなど多種材料の焼結処理用として、約30年に亘り多数の納入実績を有しております。
竪型・横型・高温(最高2550℃)・高圧(最高10MPa)・連続(トンネル型,多室型)タイプを取り揃え、高生産性への対応、新素材商品の開発など様々なお客さまのニーズに適切にお答えいたします。

  • 竪型焼結炉

    竪型焼結炉

    炉体の上方、または下方より処理品を炉内に装入し加熱処理を行う装置です。
    自重による変形を嫌う長尺物の焼結などに適しております。

  • 横型焼結炉

    横型焼結炉

    炉体の側面に扉を有しており操作性、メンテナンス性などに優れた装置です。
    横型・竪型ともにインナーマッフルの有無を選択でき脱脂・焼結時のアウトガスから炉内構造物を保護することが可能です。

  • 高圧焼結炉(竪型・横型)

    高圧焼結炉(竪型・横型)

    最高加熱温度2300℃、最高圧力10MPaで焼結処理を行うことが可能な装置です。
    超硬合金,各種セラミックスの焼結に適します。

  • 多室型・連続焼結炉

    多室型・連続焼結炉

    置換・脱脂室、焼結室、冷却室などを備え炉内に装入した処理物を内部搬送機構をもちいて移動、排出する装置です。
    大量生産に適し、生産性向上、省エネルギー化に貢献します。

ホットプレス

ホットプレスは、高温・真空下で処理品を加圧成形する装置で、1984年の1号機以降、大型化・高面圧化・生産性の向上などのユーザー要求に対応するため、開発・改良を行ってきました。
黒鉛製の型に粉末を充填してターゲット材・セラミックス・各種電子材料用基板などの成形体を作成する焼結分野と、金属・セラミックス・複合材料などを接合・成形処理する拡散接合分野の両用途に対応できます。
また、新分野として熱間金型による金属板のプレス成形と超塑性成形にしようする熱間成形機を開発しましたので、あわせて紹介します。

  • 焼結用ホットプレス

    焼結用ホットプレス

    加熱室内に装入した黒鉛製モールド内に充填されたワークを高温高圧下でプレス処理することにより焼結体を製作する装置です。

  • 拡散接合用ホットプレス

    拡散接合用ホットプレス

    加熱室内に装入したワークを高温でプレス処理することにより各種材料の接合・成型処理を行う装置です。

  • 多室型ホットプレス

    多室型ホットプレス

    大気置換・予熱・プレス(焼結/接合)・冷却などの機能を多室に分割し連続処理することにより生産性の向上を実現する装置です。

  • 熱間成形機

    熱間成形機

    加熱室内にセットした熱間金型を使用して、プレス成形と超塑性成形を効率よく行う装置です。

  • 成形用ホットプレス

    成形用ホットプレス

    加熱室内に装入したワークを高温でプレス処理することにより綿状金属繊維材料の圧縮・熱処理を行う装置です。

炭素材処理炉

IHIは近年、応用範囲が拡大しつつあるニューカーボン分野において以下に記載の多様な設備を提供しております。
石炭・石油ピッチを原料とする炭素繊維向け炭化炉・黒鉛化炉、炭素繊維複合材向けピッチ含浸炉、高温黒鉛化炉、半導体製造装置に使用される炭素材の高純度処理用純化炉などメニューを取り揃えております。
最高3000℃昇温が対応可能ですので、LiB用負極材を含む各種材料の高温焼結・焼成・熱処理炉としても使用が可能です。
また、炭素繊維製造設備である連続式不融化炉、炭化炉も対応できます。

  • 炭化炉

    炭化炉

    黒鉛系断熱材を焼成・炭化する常圧炉で、金属製マッフルにより炉内汚染を防止しています。
    また、炭素繊維複合材含浸用加圧炉も対応しています。

  • 黒鉛化炉

    黒鉛化炉

    LiB用負極材、黒鉛系断熱材を焼成・黒鉛化する常圧炉で、容器内径が3mを超える大型焼成炉です。
    生産炉としての仕様最高温度は2550℃です。左記写真は角型炉です。

  • 高純化炉

    高純化炉

    半導体製造装置に使用される炭素材の高純度処理用純化炉として、海外を含む国内に多数の実績があります。
    容器内径が3mを超える大型炉も可能です。仕様最高温度は2500℃です。

  • 炭素繊維製造設備

    炭素繊維製造設備

    石炭・石油ピッチを溶融紡糸して得られた繊維を不融化処理する炉と不活性ガス中で揮発成分を加熱し除去・炭化する炉の構成となります。

  • 炭素系複合材料製造設備 他

    炭素系複合材料製造設備 他

    ピッチ含浸炉、黒鉛化炉、CVI炉、含浸炉にて材料の高性能化に寄与します。
    個別対応が可能です。

その他

IHIは最近のトレンドである表面処理・含浸処理・セラミックス分野において以下に記載の多様な設備を提供しております。
浸炭、窒化、CVI、Al/SiCコーティング、CVD等特殊表面処理炉、窒化珪素(Si3N4)、窒化アルミ(AlN)、炭化珪素(SiC)、ボロンナイトライド(BN)等セラミックス用途炉など多彩なメニューを取り揃えております。
保有技術の応用により、窒化ガリウム(GaN)、炭化珪素(Sic)等パワー半導体、LED関連の設備にも対応し、客先ニーズ・時代の変化/変革・技術の変遷に追従しております。更に技術の先進化・先鋭化に努めております。
新規・特殊案件についてご相談下さい。
また、熱・ガス流れシミュレーション、炉内雰囲気制御などエンジニアリングについても対応が可能です。

  • 特殊表面処置装置(浸炭・窒化・CVD)

    特殊表面処置装置(浸炭・窒化・CVD)

    浸炭炉、窒化炉、CVI炉、コーティング炉、CVD炉にて材料の高機能化に寄与します。
    個別対応が可能です。

  • 半導体素材製造設備(LED・パワーデバイス)

    半導体素材製造設備(LED・パワーデバイス)

    当社保有の真空・熱・圧力の技術により、LED・パワーデバイス素材製造に貢献し、好評を得ています。
    個別対応が可能です。

  • 熱・ガス流れ解析、炉内雰囲気制御

    熱・ガス流れ解析、炉内雰囲気制御

    各種熱・ガス流れ解析対応が可能です。
    ・伝導・輻射・熱伝達各個別/練成解析
    ・非定常解析
    ・ガス流れシミュレーション
    ・その他
