衛星推進系
IHIエアロスペースは、日本における推進システムの大手メーカーであり、
1964年から宇宙機推進システムの開発と製造を行っています。
衛星およびロケット用の１液式推進システム、コールドガス、
２液式推進システム、および電気推進システムを提供しています。
宇宙機推進システム
当社の宇宙機推進システムは、40年以上にわたってさまざまなミッションで使用されてきました。 IHIエアロスペースは、100を超える推進システムと、そのスラスターおよびタンクを開発および構築してきました。 当社の推進システムとサブシステムは、次の目的で使用されています。
- ●こうのとり（HTV）を含む宇宙機の軌道制御と姿勢制御
- ●ロケットの姿勢制御
- ●再突入カプセルの姿勢制御
２液式推進システム
IHIエアロスペースは1980年代以来、ヒドラジン（N2H4）と窒素の混合酸化物（MON3）を使用して２液式推進システムを開発および製造してきました。これらのシステムには、２液式アポジエンジンと１液式スラスターが搭載されています。また、モノメチルヒドラジン（MMH）とMON3を使用した２液式推進システムの開発と製造も行っています。 MMH / MON3２液式推進システムは、ETS-Ⅷ衛星およびこうのとり（HTV）に使用されています。 HTV推進システムには4つのメインスラスターが装備されており、ISSの安全要件を完全に満たしています。
| Program | Launch Year |
Orbit | Propellant Load [kg] |
Thruster Configuration |
|---|---|---|---|---|
| UNAR-A | cancelled | Lunar orbit | N2H4 :143 NTO: 49 |
500N main engine, 20N x 6, 1N x 4 |
| ETS-VI（LAPS） | 1994 | GEO | N2H4 : 910 NTO: 825 |
1700N main engine. 50N x 4 |
| J-I EVE | 1996 | Launcher | N2H4 : 126 NTO : 120 |
3600N main engine |
| COMETS（UPS） | 1998 | GEO | N2H4 : 1030 MON3 : 840 |
1700N main engine. 50N x 4, 1N x 16 |
| DRTS（UPS） | 2002 | GEO | N2H4 : 973 MON3 : 641 |
500N LAE 20N x 8, 1N x 16 |
| ETS-VIII（BPS） | 2006 | GEO | MMH : 1120 MON3 : 1849 |
500N LAE 22N x 12 |
| SELENE（UPS） | 2007 | Lunar orbit | N2H4 : 960 MON3 : 355 |
500N LAE 20N x 12, 1N x 8 |
| WINDS（UPS） | 2007 | GEO | N2H4: 1460 MON3 : 1067 |
500N LAE 20N x 8, 4N x 16 |

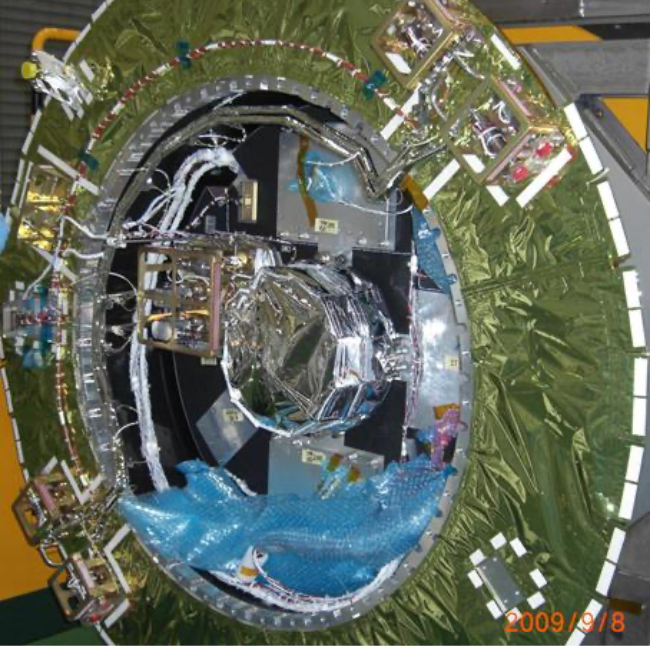

| HTV（BPS） | 2009~2020 | ISS orbit | MMH : 918 MON3 : 1514 |
500N main engine x 4 120N x 28 |
| HTV-X（BPS） | - | ISS orbit | MMH : 981 MON3 : 1619 |
120N x 24 |
| MMX（outbound)（BPS） | - | Martian moon | N2H4: 916 MON3 : 858 |
450N x 4 |
| MMX（inbound)（BPS） | - | Martian moon | N2H4: 607 MON3 : 531 |
450N x 2 22N x 20 |
１液式推進システム
IHIエアロスペースは1980年代からヒドラジン推進システムを開発・製造してきました。私たちは40年以上にわたって多くの１液式推進システムを提供し続けています。
| Program | Launch Year |
Propellant Load [kg] |
Thruster |
|---|---|---|---|
| ETS-IV | 1981 | 64 | 18N x 2 |
| ETS-III | 1982 | 18 | 1N x 12 |
| MOS-1 | 1987 | 18 | 1N x 14 |
| ETS-V | 1987 | 113 | 20N x 2, 1N x 16 |
| CS-3 series | 1988 | 118 | 20N x 4 |
| MOS-1b | 1990 | 14 | 1N x 14 |
| JERS-1 | 1992 | 115 | 1N x 22 |
| ETS-VI | 1994 | 115 | 1N x 16 |
| ADEOS series | 1996~ | 170 | 20N x 4, 1N x 16 |
| ETS-VII | 1997 | 440 | 20N x 28, 1N x 12 |
| Program | Launch Year |
Propellant Load [kg] |
Thruster |
|---|---|---|---|
| MDS-1 | 2002 | 24 | 1N x 4 |
| OICETS | 2005 | 40 | 1N x 8 |
| ALOS | 2006 | 170 | 4N x 4, 1N x 16 |
| GOSAT | 2008 | 115 | 20N x 4, 1N x 8 |
| GCOM series | 2012~ | 260 | 4N x 12 |
| ASNARO series | 2014~ | 40 | 4N x 4 |
| Classified program | - | 283 | 4N x 8 |
ロケットRCS
IHIエアロスペースは40年以上にわたってロケット用の姿勢制御システム（RCS）を開発しており、H-I、H-II、H-II A、H-IIBロケットロケットに搭載されています。加えて、H3ロケット用の低価格RCSを開発してきました。
| Program | Launch Year |
Orbit |
|---|---|---|
| N-I | 1975~1982 | 18N x 12 |
| N-II | 1981~1987 | 18N x 12 |
| H-I | 1986~1992 | 18N x 12 |
| H-II | 1994~1999 | 50N x8, 18N x 2 |
| H-IIA | 2001~ | 50N x 8 |
| H-IIB | 2009~2020 | 50N x 8 |
| Epsilon (PBS) | 2013~ | 50N x 8 |
| H3 | - | 50N x 8 |
| Microlauncher | - | 20N x 8 |
コールドガス
簡素化されたシステムにより、取り扱い、推進薬の装填、輸送に関連するコストが削減されます。また、液化ガスを推進薬として採用することでタンク容積を低減したコールドガスシステムも開発されています。
| Program | Launch Year |
Propellant | Thruster |
|---|---|---|---|
| HYFLEX | 1996 | GN2 | 40N x 6 |
| ETS-Vll | 1997 | GN2 | 20N x 28, 1N x 12 |
| DASH | 2002 | GN2 | 1N x 1 |
| IKAROS | 2010 | HFC-134a | 1N x 8 |
| SS-520 series | 1998~ | GN2 | 23N x 1~4 |
２液式スラスター
IHIエアロスペースは、1980年代の開発開始以来、宇宙機用の350を超える２液式スラスターを製造および納入してきました。 2001年に静止衛星用に450NスラスターとヒドラジンとMON3を使用した22Nスラスターを開発しました。高性能450Nスラスターは米国の衛星メーカーで広く使用されています。 IHIエアロスペースは、1980年代に1700N N2H4 / MONアポジエンジン用の最初の２液式スラスターを納入して以降、アポジエンジン生産で世界市場の一翼を担い続けています。 490Nおよび110Nスラスターは、HTV（こうのとり）用として、MMH／MON3を用いるスラスターとして開発されました。これらの２液式スラスターは、広い動作範囲で安定しており、輸入スラスターよりもリーズナブルな価格で提供可能です。
| Model | Thrust | Propellant | Isp | Inlet pressure | Demonstrated life | Throughput | Status |
|---|---|---|---|---|---|---|---|
| BT-4 | 450N | Hydrazine/ NTO | 326s | F : >1.69MPa,O : >1.62Mpa | 32850s | - | Flight proven |
| BT-6 | 21.5N | Hydrazine/ NTO | 295s | 1.69MPa | - | 583kg | Flight proven |
| HBT-5 | 478N | MMH/MON3 | 316s | 1.72MPa | 15000s | - | Flight proven |
| HBT-1 | 124.4N | MMH/MON3 | 274.9s | 2.05MPa | 40000s | 446kg | Flight proven |
ヒドラジン２液式スラスター

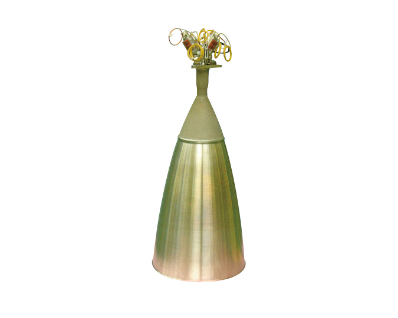

450N Thruster (BT-4)
22N Thruster (BT-6)
MMH２液式スラスター
490N Thruster (HBT-5)
120N Thruster (HBT-1)
１液式スラスター
IHIエアロスペースが製造した1,100を超えるヒドラジン１液式スラスターは、1964年の開発開始以来、発売されています。推力範囲は1Nから50Nです。1Nおよび4Nスラスターは、競争力、信頼性、および寿命の高さで定評があります。
| Model | Thrust | Isp | Number of pulses | Throughput | Status |
|---|---|---|---|---|---|
| MT-9 | 0.29-1.13N | 208-215s | >850,000 | >100kg | Flight proven |
| MT-8A | 1.80-5.01N | 212-225s | >850,000 | >190kg | Flight proven |
| MT-2 | 6.9-19.6N | 210-226s | >261,914 | >115kg | Flight proven |
| MT-2B | 8.5-30N | 212-223s | >150,000 | >140kg | Being developed |
| MT-6 | 23-50N | 215-225s | >14,800 | >120kg | Flight proven |
| MT-6A | 50N | 225s | >14,000 | >107kg | Qualified |
1N Thruster (MT-9)
4N Thruster (MT-8A)
20N Thruster (MT-2)
50N Thruster (MT-6)
推進薬タンク
IHIエアロスペースは、1964年の開発開始以来、ランチャーや衛星用の推進薬タンクや加圧タンクを幅広く開発してきました。250を超える推進薬タンクが発売され、運用に成功しています。 IHI Aerospaceの製品ラインは、容量が3?1500リットルのタンクから、ダイアフラムから表面張力チャネルメッシュ推進薬管理デバイス（PMD）までの幅広いタンクをカバーしています。
| Volume [L] | Size [mm] | Internal device | Mount type | Status |
|---|---|---|---|---|
| 3 | 182 ID Sphere | DIAPHRAGM | Boss | Flight proven |
| 10 | 270 ID Sphere | NONE | Tab (Lug) | Fully developed |
| 14 | 300 ID Sphere | BLADDER | Flange | Flight proven |
| 14 | 300 ID Sphere | VANE | Flange | Flight proven |
| 18 | 278 ID Tear-drop | NONE | Tab (Lug) | Flight proven |
| 22 | 300 ID x 390? length | SPONGE METAL | Tab (Lug) | Flight proven |
| 37 | 420 ID Sphere | DIAPHRAGM | 3 Tab (Lug) | Flight proven |
| 37 | 420 ID Sphere | DIAPHRAGM | Pedestal | Flight proven |
| 48 | 449 ID Tear-drop | NONE | Tab (Lug) | Fully developed |
| 56 | 474 ID Sphere | NONE | Tab (Lug) | Flight proven |
| 67 | 420 ID x 750? length | DIAPHRAGM | Pedestal | Flight proven |
| 74 | 420 ID x 754? length | DIAPHRAGM | 4 Tab (Lug) | Fully developed |
| 74 | 570 ID x 500? length | DIAPHRAGM | 4 Tab (Lug) | Being developed |
| 86 | 550 ID Sphere | CHANNEL MESH | Tab (Lug) | Flight proven |
| 117 | 609 ID Sphere | START BASKET | Tab (Lug) | Flight proven |
| 141 | 650 ID Sphere | DIAPHRAGM | 3 Tab (Lug) | Flight proven |
| 169 | 650 ID x 750? length | DIAPHRAGM | 3 Tab (Lug) | Fully developed |
| 202 | 720 ID Sphere | CHANNEL MESH | Tab (Lug) | Being developed |
| 289 | 820 ID Sphere | START BASKET | Tab (Lug) | Flight proven |
| 300 | 820 ID x 845? length | START BASKET | Tab (Lug) | Flight proven |
| 389 | 820 ID x 1011? length | START BASKET | Tab (Lug) | Flight proven |
| 427 | 820 ID x 1087 length | CHANNEL MESH | Tab (Lug) | Flight proven |
| 430 | 820 ID x 994 length | VANE | Tab (Skirt) | EM developed |
| 430 | 820 ID x 1087 length | CHANNEL MESH | Tab (Lug) | Flight proven |
| 510 | 995 ID Sphere | START BASKET | Tab (Lug) | Flight proven |
| 552 | 1020 ID Sphere | CHANNEL MESH | Tab (Lug) | Flight proven |
| 672 | 1020 ID x 1260 length | CHANNEL MESH | 8 Tab (Lug) | Being developed |
| 726 | 1020 ID x 1316 length | CHANNEL MESH | 4 Tab (Lug) | Fully developed |
| 760 | 1136 ID Sphere | START BASKET | Tab (Lug) | Flight proven |
| 1018 | 1156 ID x 1361 length | CHANNEL MESH | Tab (Lug) | Flight proven |
| 1147 | 1300 ID Sphere | CHANNEL MESH | Tab (Lug) | Flight proven |
| 1494 | 1300 ID x 1565 length | CHANNEL MESH | Tab (Lug) | Flight proven |
HTV 552 [liters]
ASNARO 67 [liters]
内部デバイス
-ダイヤフラム（SiO2フリーダイヤフラムは開発中です）
-表面張力チャネルメッシュ
-ベーン
-その他（スタートバスケットとスポンジメタル
Diaphragm
Channel Mesh
Vane
HTV 552 [liters]
ASNARO 67 [liters]
電気推進スラスター
電気推進スラスター
IHIエアロスペースは、1983年以来、宇宙機用の数種類の電気スラスタを設計、開発、製造してきました。現在、オール電化衛星用の高出力ホールスラスタを開発しています。
| Model | Propellant | Thrust Level | Electrical Power (nom.) |
Number of Units Delivered |
Status |
|---|---|---|---|---|---|

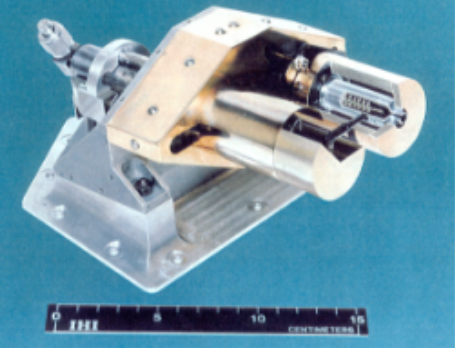

| Electro-thermal Hydrazine Thruster (EHT) | Hydrazine | 0.40-0.13N | 500W | 2 | Flight proven |

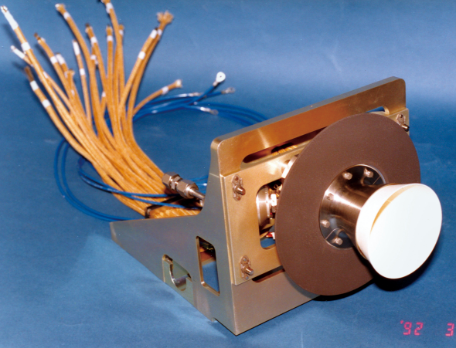

| MPD Thruster | Hydrazine | >20mN | 1kW | 4 | Flight proven |
| DC Arcjet Thruster | Hydrazine | 90-130mN | 1kW | - | EM completed |
| Low power Hall Thruster | Xe | 62mN | 1.0kW | - | Being developed |
| High power Hall Thruster | Xe | >230mN@BOL >219mN@MOL >212mN@EOL |
4kW | - | Being developed |
| >359mN@BOL >330mN@MOL |
6kW |
Low Power Hall Thruster

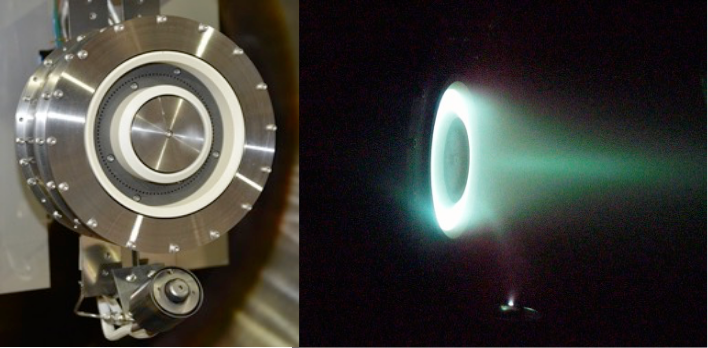

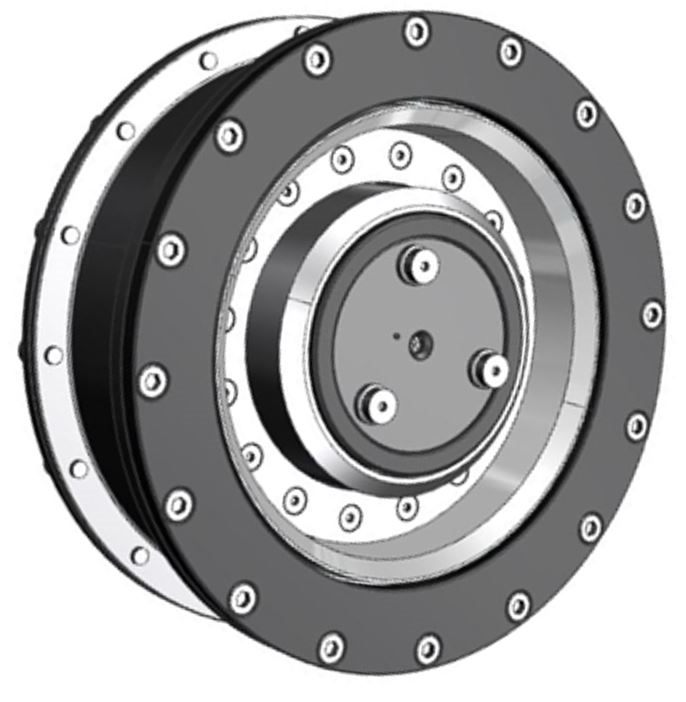

High Power Hall Thruster
打ち上げサポート/試験設備
打ち上げサポート
IHIエアロスペースは、推進薬の装填と納品後の打ち上げサポートに関して多くの専門知識と伝統を持っています。
試験設備
宇宙機用の各種推進系コンポーネント、および推進システムの試験設備を所有しています。
- アポジエンジン用燃焼試験スタンド（真空チャンバー）
- 小型スラスター用燃焼試験スタンド（真空チャンバー3個）
- 大気燃焼スタンド
