スクリュウデカンタ形遠心分離機

HS-MW形

泥水・濁水をパワフルに処理する高耐摩耗タイプ

泥水・濁水の比重低下、浚渫汚泥の処理などで驚異的な耐久力を発揮するデカンタ形遠心分離機です。

泥水・濁水をパワフルに処理する高耐摩耗タイプでスクリュウデカンタ形遠心分離機のHS-MW形

スクリュウデカンタ形遠心分離機 HS-MW形の特長チャート

経済性: 4

適応性: 4

特殊性: 4

脱水性: 3

耐摩耗性: 5

操作・保守性: 4

合計: 24

評価基準について

特長
寸法図
適用例
仕様
他の製品を選ぶ

特長

泥水・濁水をパワフル処理　　耐摩耗スクリュウデカンタ

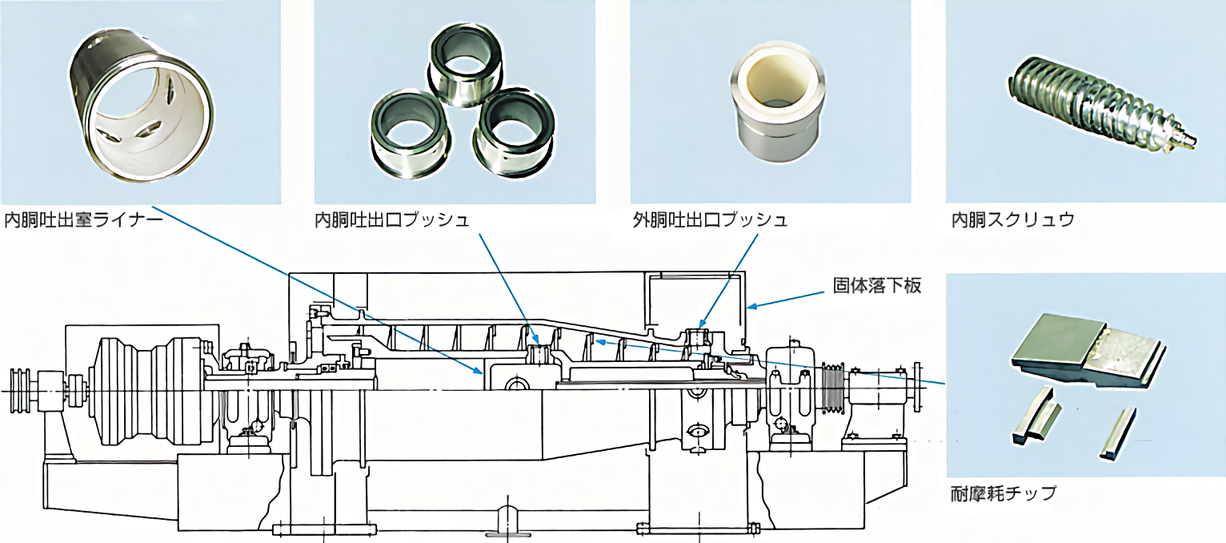

泥水や濁水の処理に対しては強力な耐摩耗性が求められます。MWシリーズはスクリュウには耐摩耗材を、外胴ボウルにはセラミックライナーなど耐摩耗性を最大化しタフな使用条件にも耐えれるヘビーデューティーなデカンタです。

耐摩耗性を大幅アップ: 泥水・濁水処理の際の問題点であった耐摩耗性を大幅にアップ。この分野での遠心分離機の適用を初めて可能にしました。

処理物の変化に即応: 回転差変速装置を標準装備することで処理物の性状変化にスピーディーに対応。処理性能の安定性だけでなく、トラブルの軽減にも貢献します。

コンパクト設計: 耐摩耗性は向上させていますが、コンパクトな設計で、工事現場で無駄に場所を取りません。

抜群の処理効率: デカンタ形遠心分離機は連続式遠心分離機です。多くの処理物を連続的かつスピーディーに処理することが可能です。

適用例

HS-MW形の適用例１

HS-MW形の適用例２

寸法図

HS-MW形の寸法図１

HS-MW形の寸法図２

仕様

型式	公称能力（㎥/h）	常用遠心効果（G）	外形寸法（mm）
型式	公称能力（㎥/h）	常用遠心効果（G）	A	B	C1	C2
HS-200MW	3−5	900−1300	1550	1320	570	730
HS-250MW	6−8	900−1300	1810	1500	600	860
HS-300MW	9−13	900−1300	2460	1600	700	930
HS-360MW	12−17	900−1300	2500	1950	830	1060
HS-400MW	15−21	900−1300	2970	2000	870	1060
HS-500MW	23−32	900−1300	3630	2300	1040	1260
HS-550MW	28−39	900−1300	4080	2300	1080	1300
HS-600MW	37−51	900−1300	4500	3050	1390	1720
HS-600MWC	55−75	900−1300	5080	3050	1390	1720
HS-800MW	60−80	900−1300	5560	3260	1740	2120
HS-800MWC	85−120	900−1300	6240	3260	1740	2120

型式	質量（㎏）	駆動用電動機（kW）	差速用制動機（kW）	潤滑油装置（kW）
型式	共通ベット付き	駆動用電動機（kW）	差速用制動機（kW）	潤滑油装置（kW）
HS-200MW	850	3.7	1.5	−
HS-250MW	1100	5.5	2.2	−
HS-300MW	1900	15	3.7	−
HS-360MW	2400	22	5.5	−
HS-400MW	3000	30	7.5	−
HS-500MW	4900	45	11	−
HS-550MW	5700	55	15	0.4
HS-600MW	11600	75	18.5	0.75
HS-600MWC	13000	90	22	0.75
HS-800MW	17500	110	30	0.75
HS-800MWC	20000	132	37	0.75

注1. 公称能力、常用遠心効果は地下連続壁工法におけるベントナイト汚水の比重低下の場合を示します。
廃棄汚水の場合は、比重低下用の場合に比べ、処理量は約半分となります。
処理条件により電動機容量が変わることがあります。
