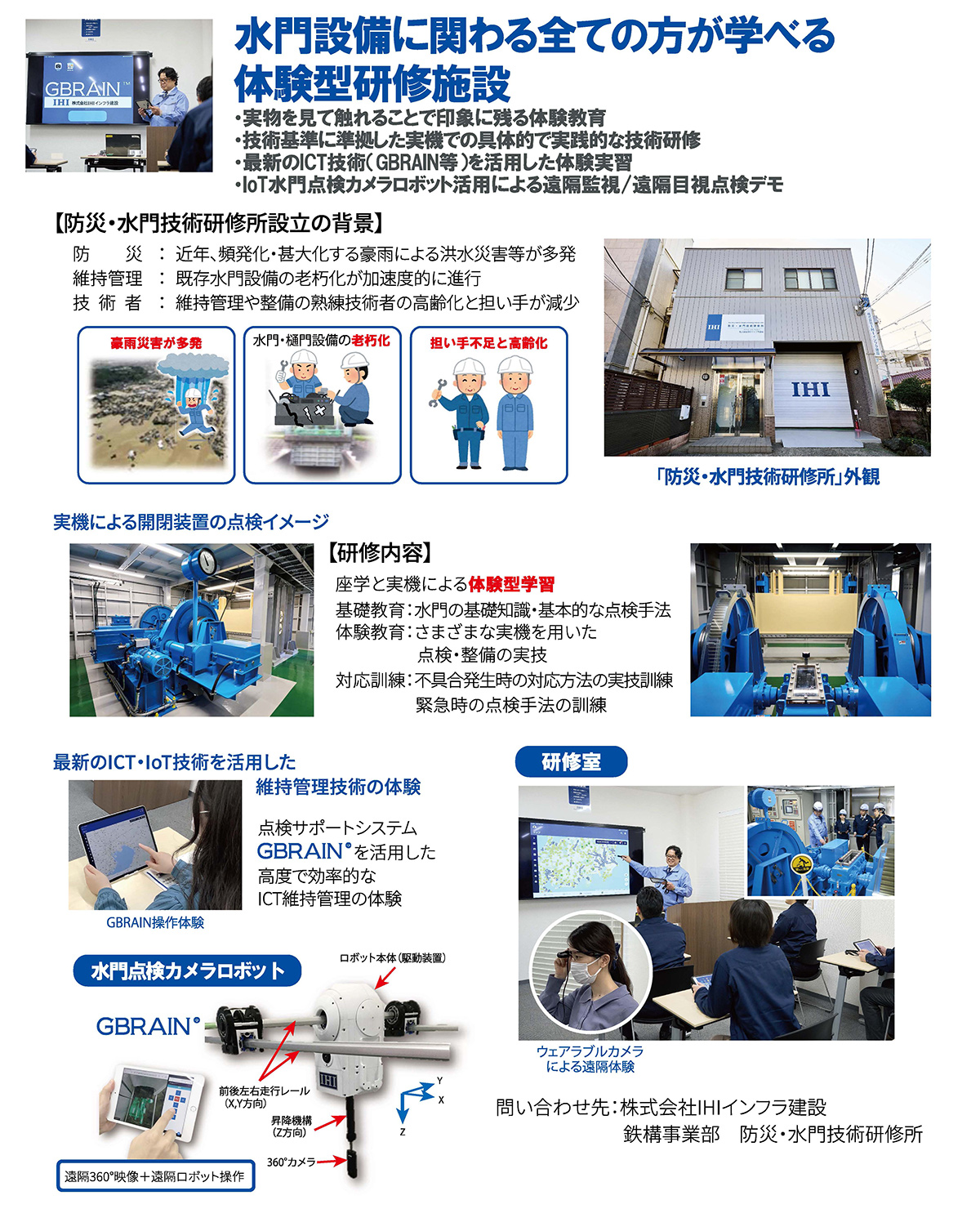

防災・水門技術研修所

防災・水門技術研修所


防災・水門技術研修所 紹介動画

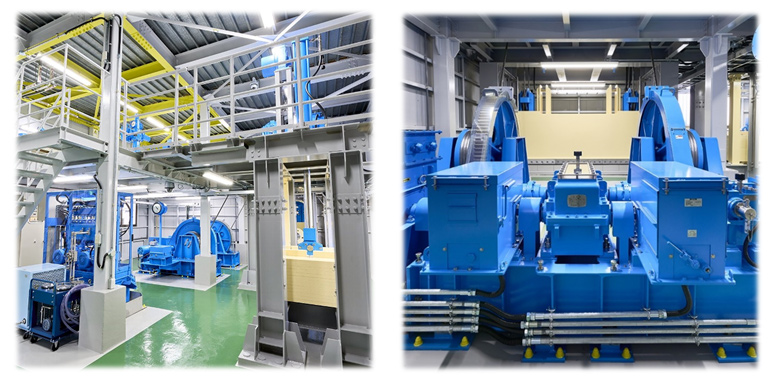

防災・水門技術研修所の設備紹介

設備の詳細

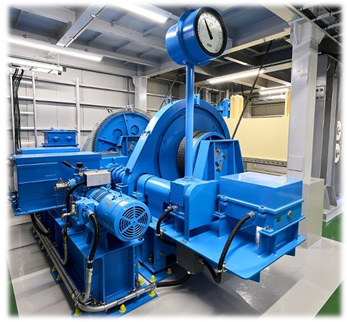

ワイヤロープウインチ式開閉装置の仕様と特徴

  • 形式:1モータ2ドラム
  • 電動機容量:1.5kW(電源電圧AC200V 50Hz)
  • 開閉速度:電動時0.3m/分、自重降下時1.0m/分
  • 揚程:常時0.8m
  • ファンブレーキによる扉体自重降下や可搬式エンジン駆動装置による操作も可能
  • 休止装置は自動着脱式とジャッキ式の切り替えが可能
  • 開度計は、スタンド式開度計とメッセンジャワイヤ式で二重化
  • 扉体はローラゲートとし、主ローラ(軸は偏心構造)・サイドローラ・水密ゴムを設置
  • 減速機天板および開放歯車カバーはアクリル製とし、内部の状態や動きを可視化

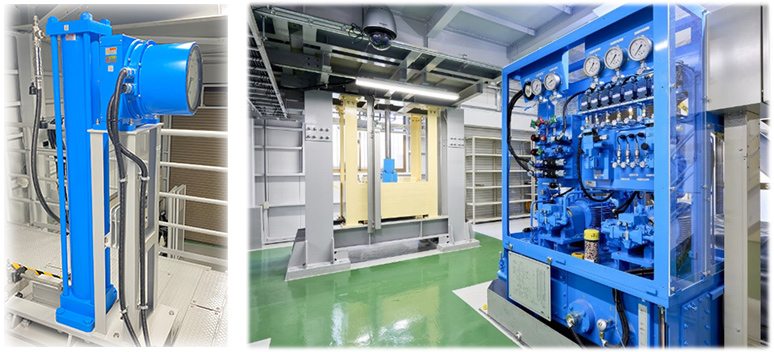

油圧式開閉装置の仕様と特徴

  • 形式:油圧シリンダ式
  • 定格圧力:14MPa
  • 電動機容量:5.5kW×2台(油圧回路は二重化)
  • 油圧ポンプ:可変容量ピストンポンプ
  • タンク容量:315リットル

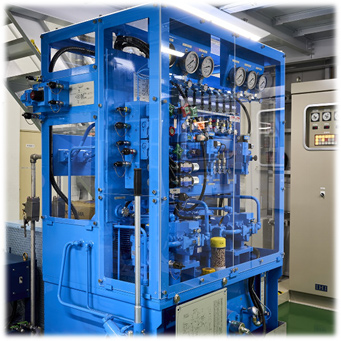

  • 油圧ユニットカバーは全面アクリル製とし内部を可視化
  • 流量制御はメータイン・メータアウト回路とカウンタバランス回路の切り替えが可能
  • 開度計は磁歪式とメッセンジャワイヤ式で二重化
  • 緊急油圧装置やオイルヒータ・オイルクーラ・オイル クリーナを装備


その他の設備・備品等

  • 遠隔制御室(2階に設置)
  • スケルトンシリンダ(押しボタン操作による動作可能)
  • ラック式開閉装置(手動操作のみ可能)
  • スピンドル式開閉装置(手動操作のみ可能)
  • 各種歯車模型(手動による動作可能)
  • ワイヤロープゆるみ・過負荷検出装置模型
  • 分解用油圧シリンダ、各種油圧機器(バルブ等)
  • 集中給油装置(操作実習用)  など

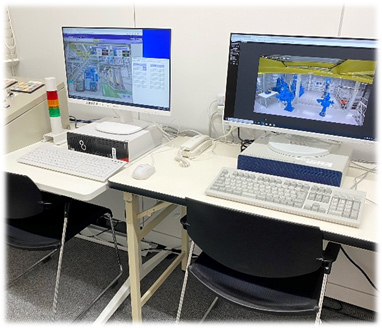

遠隔制御室

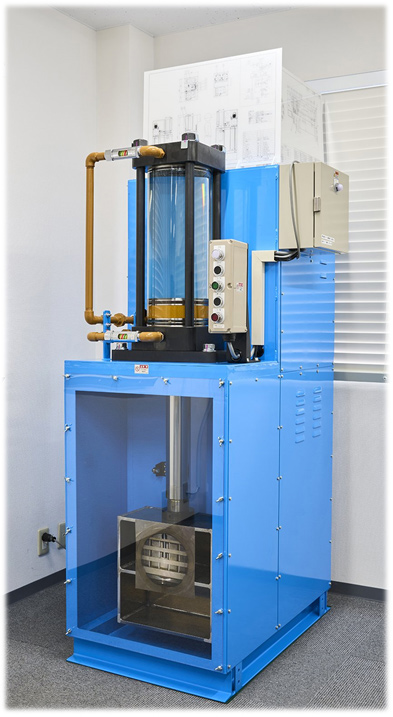

スケルトンシリンダ

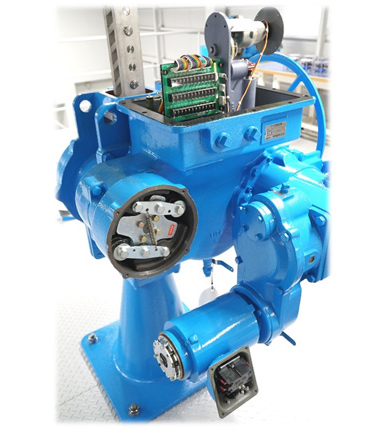

ラック式開閉装置

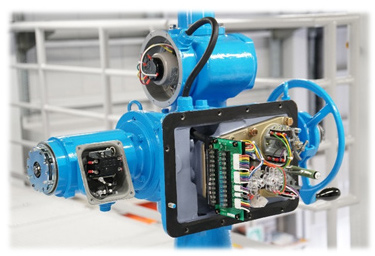

スピンドル式開閉装置

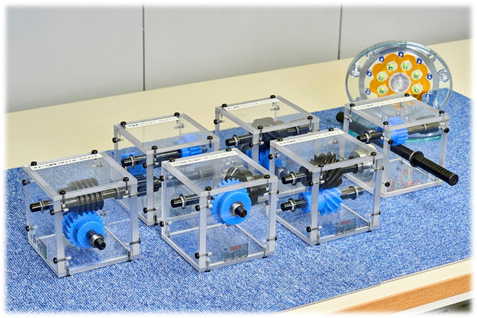

各種歯車模型

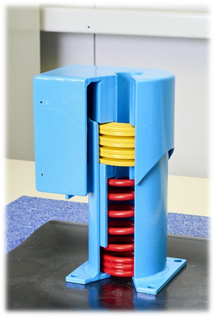

ワイヤロープゆるみ・
過負荷検出装置模型
