WNシリーズは、独自技術から生まれた高性能シリンダーにより効率よくエアを供給します。

WNシリーズ独自のデュアルクッション方式は、定数の違うスプリングを重ねた可変式反動クッションの作用により、素早い開閉動作と作動ショック軽減を実現し、高効率化と長寿命化を両立しました。

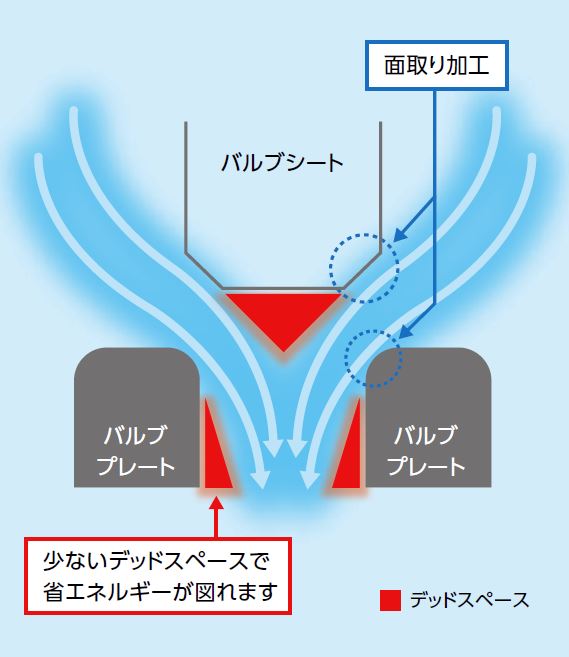

独自の技術から生まれた高機能弁であり、バルブシートとバルブプレートに面取り加工を施し、無駄のないエアフローを実現し、大幅な省エネルギーが図れます（無給油式の場合）。バルブプレートからバルブシートのシール面形状を見直し、空気の流れを最適にする面取り形状としました。最適な空気流路形状を実現し、従来に比べ4～6％の効率改善を実現します。

無給油式のピストンリングは独自形状のギャップレスタイプであり、潤滑性のあるカーボンまたはフッ素樹脂で作られています。4ピース構造のため許容摩耗代を大きくとることができ、ピストンリングの長寿命化が図れます。
ブルリングは、万一ピストンリングが急激に摩耗した場合でもピストンとシリンダライナが直接接触することを防ぐ役割を果たしています。

6つ割れのカーボンリングまたはフッ素樹脂を使用。ピストンロッドパッキングの外圧と外周から銅とベリリウム合金またはステンレスのスプリング力が作用して、リングが摩耗しても、常にリングとピストンロッドのシール面に隙間が生じない構造となっています。

シリンダライナは超精密な内面仕上げが施され、ピストンリングの寿命を延ばす役割を果します。シリンダから容易に取り外せるような構造となっており、補修や交換が必要な場合は迅速に修復できます。
